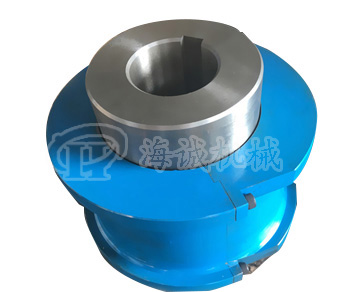

JS型蛇型彈簧聯軸器

作者：發布時間：2020-01-19

JS型蛇(she)型彈簧(huang)(huang)聯(lian)軸器特(te)點及應用場合：是(shi)一種結構先進的金屬彈性聯(lian)軸器。它靠蛇(she)形彈簧(huang)(huang)片來傳遞扭矩。其傳動特(te)性與優點如下：

1、減(jian)振(zhen)性好(hao)，使用壽命長聯(lian)(lian)軸器以(yi)蛇形彈(dan)簧片軸向嵌入兩半36％以(yi)上。梯(ti)形截(jie)面的(de)蛇形彈(dan)簧片采用彈(dan)簧鋼，經(jing)嚴格(ge)的(de)熱(re)處理加工而成，具有良好(hao)的(de)機械性能(neng)，從而使聯(lian)(lian)軸器的(de)使用壽命遠比非金屬(shu)彈(dan)性元件聯(lian)(lian)軸器（如彈(dan)性套柱銷，尼龍棒銷聯(lian)(lian)軸器）大為增長。

2、承(cheng)受(shou)變(bian)動載荷范圍(wei)大(da)，起(qi)動兩(liang)個半聯軸(zhou)器與簧(huang)(huang)片接(jie)觸(chu)的(de)(de)齒(chi)(chi)面(mian)是(shi)弧(hu)形(xing)的(de)(de)，當傳(chuan)遞扭矩(ju)增大(da)時(shi)，彈簧(huang)(huang)片將沿齒(chi)(chi)弧(hu)面(mian)變(bian)形(xing)，使(shi)兩(liang)個半聯軸(zhou)器作用(yong)在(zai)簧(huang)(huang)片上(shang)的(de)(de)力點(dian)靠近。簧(huang)(huang)片與齒(chi)(chi)面(mian)的(de)(de)接(jie)觸(chu)點(dian)即力矩(ju)的(de)(de)變(bian)化，是(shi)隨著傳(chuan)遞扭矩(ju)的(de)(de)大(da)小而變(bian)化的(de)(de)，它的(de)(de)傳(chuan)動特(te)性是(shi)變(bian)剛(gang)度的(de)(de)。因(yin)而它具有比一般(ban)彈性聯軸(zhou)器能承(cheng)受(shou)更大(da)的(de)(de)載荷變(bian)動量。從(cong)下圖可見，傳(chuan)動力使(shi)簧(huang)(huang)片沿齒(chi)(chi)弧(hu)變(bian)形(xing)時(shi)所產生的(de)(de)緩沖(chong)作用(yong)，尤其在(zai)機器起(qi)動時(shi)或強力沖(chong)擊載荷時(shi)，可以保(bao)護(hu)配套(tao)機件(jian)。

3、傳動效率高，運行(xing)可(ke)靠聯軸器的(de)傳動效率，經(jing)測定(ding)達(da)99.47％，其短時超載能力為額定(ding)扭矩的(de)兩倍(bei)，運行(xing)可(ke)靠。

4、噪聲低，潤滑好鋁(lv)合金罩(zhao)殼以保(bao)護彈簧避(bi)免運轉時向外甩出，且殼體內儲滿黃(huang)油，不僅使(shi)潤滑良好，而且使(shi)簧片(pian)嚙合時的噪聲被黃(huang)油阻尼吸收而消除。

5、結構簡單(dan)，裝(zhuang)拆方便(bian) 整機零件少(shao)，體積(ji)小，重量輕，被設(she)計(ji)成梯(ti)形截面的彈簧片與梯(ti)形齒(chi)槽的吻合尤為方便(bian)，緊密，從而使(shi)裝(zhuang)拆，維(wei)護比(bi)一般聯(lian)軸(zhou)器(qi)簡便(bian)。

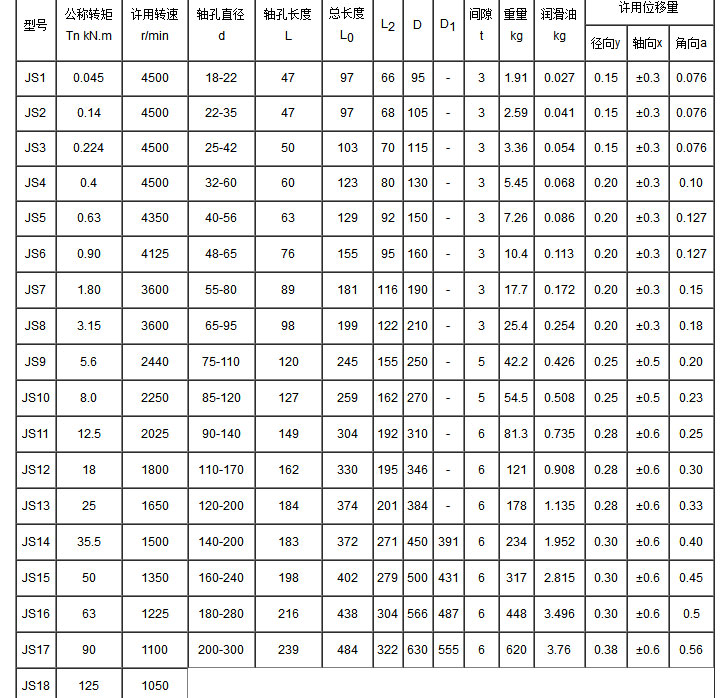

6、允(yun)許有較大(da)的(de)安(an)裝(zhuang)偏(pian)差(cha) 由于彈簧(huang)片與齒弧(hu)面是點(dian)接觸的(de)，所以使聯軸器(qi)能獲得較大(da)的(de)撓(nao)性。它能被安(an)裝(zhuang)在同時有徑向，角向，軸向的(de)偏(pian)差(cha)情況下正常工作，具體安(an)裝(zhuang)偏(pian)差(cha)值(zhi)見另表
